新聞動態(tài)
您的位置：首頁 > 新聞動態(tài)

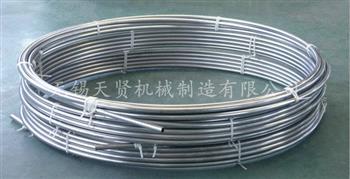

不銹鋼盤管以其優(yōu)異的強度、韌性與耐腐蝕性，成為熱交換、流體輸送與過程工業(yè)中的關鍵組件。然而，其強度并非永恒不變，在特定物理、化學與機械因素的耦合作用下，盤管可能逐漸或突然喪失承載能力，引發(fā)系統失效甚至事故。
不銹鋼的強度對溫度極為敏感。當長期暴露于再結晶溫度以上，材料會發(fā)生微觀組織的再結晶與晶粒長大，導致軟化，屈服強度與抗拉強度顯著下降。若同時承受持續(xù)應力，即使在更低溫度，也會發(fā)生蠕變——材料在恒定應力下隨時間緩慢塑性變形，在遠低于短時抗拉強度的應力下斷裂。高溫工況是盤管強度隱蔽的長期威脅。不銹鋼依賴表面致密鈍化膜防腐，但某些環(huán)境會破壞此膜并誘發(fā)局部腐蝕，很大削弱承載截面：
在含氯離子介質、拉伸應力及適宜溫度共同作用下，可能發(fā)生無明顯宏觀變形的脆性開裂，強度驟失。
在停滯或局部缺氧區(qū)域，鈍化膜局部破損形成深孔腐蝕，嚴重減少管壁厚度并可能成為裂紋源。
敏化態(tài)不銹鋼晶界貧鉻，在腐蝕介質中晶界先溶解，材料整體失去強度。
盤管因溫度周期性變化、流體脈動或機械振動而承受交變應力。即使應力幅值低于屈服強度，微觀缺陷處也會萌生疲勞裂紋并逐漸擴展，導致疲勞斷裂。彎管段的應力集中區(qū)域、焊接熱影響區(qū)及表面劃痕處尤為脆弱。疲勞失效具有突發(fā)性，是動態(tài)工況下的主要風險。制造過程中的劇烈彎曲成形可能使材料局部過度硬化，塑性下降。若未進行合理退火，殘余應力疊加工作應力可能引發(fā)早期失效。焊接不當則可能造成晶粒粗大、析出脆性相、熱影響區(qū)軟化或產生焊接缺陷，這些區(qū)域成為強度鏈中薄弱的一環(huán)。
因此，不銹鋼盤管的強度維護，是一項涉及溫度管理、介質控制、應力設計與制造工藝的系統工程。其失強并非單一因素所致，往往是多因素在時間維度上的疊加與催化結果。只有系統識別并控制這些風險情境，才能確保盤管在其生命周期內，筋骨猶存，承壓如初。

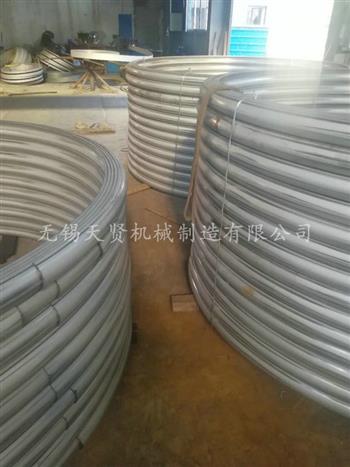

在工業(yè)、能源與化工領域的龐大脈絡中，半管作為一種壓力容器夾套，其效能的核心驅動力并非其堅固的金屬殼體本身，而在于其內部循環(huán)的介質及其所承載的壓力。這無形的壓力脈搏，維系著一場關乎效率與控制的動態(tài)平衡。
半管的根本使命，是為釜體、反應器等主體設備提供均勻的加熱或冷卻。其壓力水平的設定，先直接服務于介質的物理狀態(tài)與傳熱效率。例如，當采用飽和蒸汽作為熱媒時，壓力與溫度存在嚴格的對應關系。1.0MPa的飽和蒸汽溫度約為184℃，而0.5MPa則為159℃。因此，控制壓力，即是控制傳熱溫度。對于導熱油等液相介質，足夠的系統壓力則是防止其高溫汽化、維持液態(tài)循環(huán)、保證換熱穩(wěn)定的關鍵前提。半管在設計與運行中，其壓力值被嚴格限定在設計壓力與閥起跳壓力之間。這一區(qū)間定義了容器。壓力過低，可能導致循環(huán)不穩(wěn)定、傳熱惡化或介質汽化；壓力過高，則直接挑戰(zhàn)材料強度與焊接完整性，構成壓力爆炸風險。因此，壓力儀表、閥與壓力聯鎖裝置構成了監(jiān)測與守護這條邊界的鐵三角，確保壓力脈搏始終在通道內跳動。在動態(tài)生產過程中，反應放熱或需求變化要求傳熱速率實時調整。通過調節(jié)蒸汽進氣閥的開度或導熱油循環(huán)泵的頻率，從而改變半管內的介質壓力與流量，成為直接的調控手段。壓力的微小變化，能夠靈敏地轉化為傳熱系數的改變，實現對主體設備內工藝溫度的快速、平穩(wěn)響應。此刻，壓力扮演了能量輸送速率調節(jié)器的角色。均勻、穩(wěn)定的壓力讀數預示著流暢的介質循環(huán)與潔凈的流道。而異常的壓降或壓力分布不均，則往往是內部堵塞、泄漏或氣堵的早期警報。因此，監(jiān)測壓力不僅是控制需要，更是診斷半管內部健康的重要依據。
由此可見，半管內部介質的壓力，絕非一個孤立的參數。它是能量的量化載體的數字邊界、工藝的控制變量，也是系統的診斷指針。駕馭這股無形的力量，在效率的鋼絲上維持平衡，正是半管系統設計與運行智慧的核心體現。每一次壓力的平穩(wěn)波動，都訴說著一段關于能量、控制的工業(yè)故事。

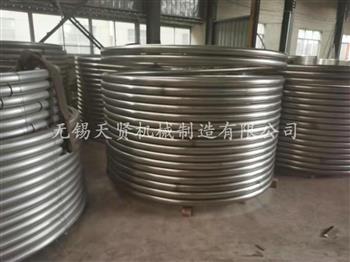

盤管廠家在滿足表面質量方面，盤管材料應符合標準和設計要求，如鍍鋅板、不銹鋼板等，材料厚度應滿足設計要求，且不得低于規(guī)定的厚度。選擇質量好的原材料，如高純度的鈦材料,這些材料不僅耐腐蝕性強，而且機械性能較好。盤管應用折邊機進行加工，折邊角度需準確，焊接應符合相關標準，焊縫應平整,不得出現裂紋、氣孔等質量問題。在材料加工過程中，使用精密設備和合適的工藝參數，以確保盤管的管壁精度和光潔度達到要求。好質量的鈦盤管通常采用惰性氣體保護焊接,以防止氧化并提高焊縫的強度和密封性。對于不銹鋼盤管，可以采用噴砂法或化學法除表面的黑色氧化皮，達到本色白化處理。根據不銹鋼產品的復雜程度和用戶要求情況，可采用機械拋光、化學拋光、電化學拋光等方法來達到鏡面光澤。表面處理工藝如噴涂防腐涂層或電化學陽處理，能夠進一步增強盤管的耐瘸蝕性能。加工完成后應進行嚴格的質量檢測，確保盤管的尺寸、形狀、性能等都符合要求。對不合格產品需及時返工或報廢。使用合適的測量工具和設備以確保產品符合規(guī)范要求。定期對加工設備進行檢查和保養(yǎng)，確保設備處于良好工作狀態(tài)，從而生產出高質量的盤管產品。此外，盤管廠家還應嚴格遵守操作規(guī)程,確保每一步都準確無誤， 并在加工過程中佩戴防護眼鏡、手套等防護用品，防止濺物傷人。
總之，盤管廠家在滿足表面質量方面，需要從材料選擇、加工工藝、表面處理技術、質量檢測和設備維護等多個方面綜合考慮和實施。
在現代工業(yè)的心臟——從熾熱的冶煉車間到龐大的鍋爐構架，再到承受烈火考驗的鋼結構建筑中，角鋼內彎作為一種基礎的承力構件，其穩(wěn)定性至關重要。然而，當環(huán)境溫度持續(xù)攀升，一個常被忽視的威脅便會悄然浮現：角鋼在高溫下發(fā)生的內彎變形。這絕非簡單的形狀改變，而是一場可能導致結構失效的靜默危機。
隨著溫度升高，鋼材的屈服強度和彈性模量會顯著下降。這意味著，在常溫下堅不可摧的角鋼，在高溫環(huán)境中會變得柔軟。當它所承受的軸向壓力或偏心荷載保持不變甚至增加時，這種材料的軟化會很大程度削弱其抵抗彎曲的能力。內彎，即角鋼向其內側發(fā)生彎曲的趨勢，便在此條件下被觸發(fā)。它不像斷裂那樣突然，卻像疲勞一樣持續(xù)累積。內彎變形往往始于局部，初期難以察覺，卻會急劇改變構件的受力狀態(tài)。一旦開始，它會引發(fā)惡性循環(huán)：變形導致荷載作用點偏移，產生附加彎矩，從而加劇變形，可能使角鋼喪失承壓能力，進而導致整個連接節(jié)點松動、失穩(wěn)。在桁架、塔架或支撐體系中，一根關鍵角鋼的內彎失效，如同推倒一張多米諾骨牌，可能引發(fā)災難性的連鎖坍塌。此時，角鋼不僅面臨材料弱化，其不均勻受熱還會產生巨大的內部熱應力，與機械應力疊加，大加速內彎變形過程，嚴重縮短結構的耐火能力，直接威脅建筑內人員逃生與救援。
因此，角鋼在高溫下的內彎問題，是工程領域一個不可小覷的威脅。它警示我們，在高溫環(huán)境的結構設計與評估中，須越常溫思維，將材料的性能衰減、穩(wěn)定性的熱敏性以及變形的潛在路徑納入核心考量，通過科學的計算、合理的選材與隔熱防護，為鋼鐵的骨骼筑牢耐火的防線。

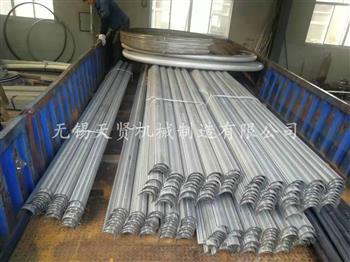

在化工、制藥等行業(yè)的反應釜、儲罐溫度控制系統中，直半圓管作為一種經典的加熱/冷卻結構被廣泛使用。然而，其看似簡單的設計背后，若在選型、設計、安裝或維護環(huán)節(jié)存在疏忽，容易埋下多重隱患，直接影響設備的運行與工藝穩(wěn)定性。系統性地識別并規(guī)避這些潛在風險，是實現設備長周期穩(wěn)定運行的前提。
直半圓管與容器壁的焊接通常為斷續(xù)焊縫，若布置間距不合理或焊接質量不佳，容易導致容器壁面溫度分布不均勻，產生局部熱點或冷點。這不僅影響工藝反應的一致性，更會在容器壁內引發(fā)嚴重的交變熱應力，在反復的升降溫循環(huán)中，于焊縫端部或接管根部形成疲勞裂紋，可能導致介質泄漏，甚至結構失效。尤其在處理高粘度或易結晶物料時，半圓管內容易發(fā)生流體分布不均，加劇傳熱惡化。半圓管與容器殼體之間的狹窄間隙易成為流體停滯區(qū)，為雜質沉積、菌滋生或結晶物附著創(chuàng)造條件，形成清潔死角。在制藥或食品行業(yè)，這直接違背了衛(wèi)生設計原則。此外，若夾套內走腐蝕性介質，且未進行適當的內部防腐處理或選材不當，該隱蔽區(qū)域將成為腐蝕的重災區(qū)，且日常檢查難以發(fā)現，直至腐蝕穿孔釀成事故。相比全夾套，直半圓管的焊接工作量大，對焊接變形控制要求高。不規(guī)范的焊接會直接破壞容器本體的材料性能。當需要維修或更換時，局部切割與維護半圓管夾套的工藝復雜，且容易對主體設備造成二次損傷。
因此，規(guī)避直半圓管隱患的關鍵在于全生命周期的精細化管理：設計階段需借助軟件進行熱力與應力分析，優(yōu)化布置與焊接細節(jié)；制造階段須嚴格控制焊接工藝與檢驗標準；運行階段則應建立針對性的維護規(guī)程，定期利用內窺鏡等手段檢查夾套內部狀況，并監(jiān)測容器壁溫分布。通過系統性防控，方能將這一經典結構的風險降至低，確保其服務于生產過程。
在現代工業(yè)的骨骼與血脈——從石油鉆探的千米井架到高壓流體輸送管線——無縫圓管扮演著至關重要的角色。與常見的焊接鋼管相比，無縫圓管以其結構完整性和抗破壞能力著稱。其難以被摧毀的奧秘，根植于它渾然一體的誕生方式與近乎圓形截面。
無縫管是通過將實心鋼坯穿孔、軋制或擠壓而成，在整個制造過程中，材料保持著連續(xù)的金屬流線，沒有焊縫存在。這除了結構中薄弱的潛在環(huán)節(jié)。焊接管雖應用廣泛，但其焊縫區(qū)域在微觀結構、機械性能乃至殘余應力方面均與母材存在差異，在惡劣壓力、疲勞載荷或腐蝕環(huán)境下，往往成為裂紋萌生與擴展的起點。而無縫管均勻一致的整體性，使其能夠將應力均勻分散。圓是自然界中能均勻抵抗外部壓力的幾何形狀。當無縫圓管承受內壓或外壓時，管壁圓周上的應力分布是均勻的。這種均勻性避免了在棱角或不平整處產生應力集中，從而延緩了疲勞破壞和塑性變形的發(fā)生。相比之下，非圓形截面在拐角處容易形成應力峰值，成為破壞的起源。由于沒有焊接熱影響區(qū)帶來的晶粒粗化或性能劣化，無縫管的材質其強度、韌性和耐腐蝕性都能保持出廠時的好狀態(tài)。在對抗內部高壓、外部沖擊、反復彎折或惡劣環(huán)境腐蝕時，材料本身性能的完整性構成了根本的防御。因此，無縫圓管的不易破壞并非偶然，它是一體化結構、幾何形態(tài)與均質材料性能三者科學結合后的結果。這使其在要求非常高與可靠性的關鍵領域成為無可替代的選擇。它猶如一個沒有弱點的閉環(huán)戰(zhàn)士，將外部的破壞力均勻地傳導并化解于周身的每一寸鋼鐵之中，以整體的堅韌守護著工業(yè)命脈的暢通。

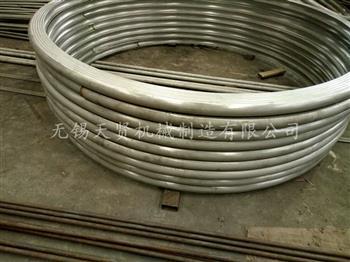

半圓管作為壓力容器、換熱設備的關鍵組件，半圓管加工質量直接影響設備的效能。然而在實際驗收環(huán)節(jié)，目測無瑕疵、尺寸大致對的表面化評判屢見不鮮，這種流于形式的驗收，往往讓隱蔽缺陷成為埋入設備的定時炸彈。
許多驗收僅用卷尺抽查幾個截面直徑，卻忽視了三項關鍵隱患：一是橢圓度偏差在承壓時會引發(fā)局部應力集中，加速疲勞裂紋萌生；二是縱向直線度超標會導致設備組裝時產生裝配應力；三是當半圓管需與法蘭或封頭焊接時，端面垂直度偏差會迫使強行組對，造成焊口原始缺陷。曾有案例顯示，一條未檢出的2毫米直線度偏差，導致換熱管束安裝后振動加劇，三個月內發(fā)生管端泄漏。在光線不足的驗收環(huán)境下，機械損傷、細微褶皺等缺陷常被漏檢。某化工項目驗收時，半圓管內壁的刀具劃痕未被發(fā)現，投用后腐蝕介質在劃痕處聚集，兩年后發(fā)生應力腐蝕開裂。更危險的是，為追求表面光潔而過度拋光，會掩蓋材料本身的軋制缺陷或微裂紋，這些缺陷在介質壓力作用下將成為破裂起點。驗收時往往只核對材質證書，卻忽視材料追溯的完整性。曾發(fā)生證書齊全的半圓管，因鋼廠生產批次混合，實際屈服強度低于設計值15%，在壓力試驗時發(fā)生塑性變形。而當半圓管需冷作成形時，驗收方很少核查加工后的材料性能變化，忽視冷作硬化導致的韌性下降問題。
半圓管驗收須建立三維透視思維，從宏觀幾何尺寸到微觀表面狀態(tài)，從紙質證書到實物性能，從單件質量到批次一致性。真正的專業(yè)驗收，是用卡尺丈量數據，用探傷洞察內部，用金相分析組織——穿透每一毫米金屬背后的故事。唯有如此，才能讓那些隱藏在光滑曲面下的風險，在安裝之前就無所遁形。

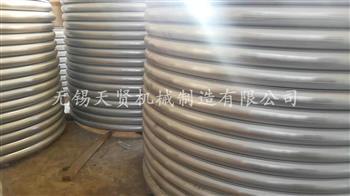

在現代工業(yè)體系中，半圓管雖結構簡單，卻是化工、食品等領域的關鍵組件。其制作工藝鏈的每個環(huán)節(jié)都承載著嚴苛的技術標準，半圓管廠家共同定義了產品的性能邊界。
半圓管常用304或316L不銹鋼，但不同批次的金屬晶粒度差異會顯著影響成型質量。原料的晶粒度需控制在ASTM7-8級之間，晶粒尺寸約22-32μm。這一微觀結構決定了材料在后續(xù)彎曲過程中的回彈——晶粒過細雖能提高強度，卻會導致回彈角增大0.5-1°，使弧度偏離設計曲線。材料表面的鈍化層厚度也需控制在2-3納米，過薄會降低耐腐蝕性，過厚則影響焊接熔深的一致性。以DN150半圓管為例，彎曲半徑公差需保持在±0.3%以內。現代數控彎管機采用實時反饋系統，通過激光掃描每15°弧段的曲率變化，動態(tài)調整液壓壓力。當檢測到0.15mm的半徑偏差時，系統會在5毫秒內補償壓力差，避免出現橘皮現象。彎制過程中，管材外側壁厚會減少約8%，內側增加6%，這一厚度分布須保持對稱，任何過2%的失衡都會導致應力集中，使半圓管在承壓時產生微裂紋?？v縫焊接采用等離子弧焊，電流需穩(wěn)定在95±2安培。電流波動超過5安培，就會使熔池溫度變化120℃，導致焊縫金屬的δ-鐵素體含量偏離8-12%的理想范圍，影響耐腐蝕性。焊接速度須保持在12-15厘米/分鐘之間，過快會使保護氣體覆蓋率不足，焊縫中夾雜氣孔；過慢則熱輸入過大，引起焊接變形。每條縱縫需經X射線檢測，確保內部缺陷不過標準中要求。半圓管需在850℃下保溫2小時進行固溶處理，溫度偏差過±10℃就會導致碳化物析出，在晶界形成貧鉻區(qū)。冷卻階段尤為關鍵，須使管材在3分鐘內通過敏化溫度區(qū)間，降溫速率低于20℃/分鐘就會大幅增加晶間腐蝕風險。處理后需進行酸洗鈍化，控制表面鉻鐵比大于1.5，形成連續(xù)致密的氧化鉻保護膜。
這些嚴苛的工藝控制環(huán)環(huán)相扣，共同確保了半圓管從平板金屬到精密弧線的蛻變。每個參數的小數點后兩位數，都在定義產品的性能邊界——是成為承壓30年的可靠元件，還是在使用3年后出現早期失效。只有當制作工藝鏈上的每個環(huán)節(jié)都達到控制，半圓管才能在工業(yè)系統中完成從零部件到關鍵組件的價值升華。

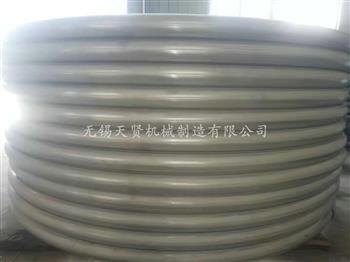

不銹鋼半圓管因其優(yōu)異的耐腐蝕性和結構強度，在食品機械、醫(yī)械、建筑裝飾及壓力管道中應用廣泛。然而，其加工過程，尤其是涉及溫度的工藝，常存在認知誤區(qū)。選錯溫度控制，不僅會導致產品變形報廢，更會破壞材料的核心性能，留下隱患。本文將揭示四大關鍵溫度陷阱。
為防止變形，盲目追求小電流、快速焊，導致熱量輸入不足。對奧氏體不銹鋼，過低的層間溫度或過快的冷卻速度，會使焊縫及熱影響區(qū)中的碳化物析出不充分，反而更容易在腐蝕介質中發(fā)生晶間腐蝕。同時，易產生未焊透、夾渣等缺陷。須嚴格控制層間溫度，并使用合適的焊接電流與速度，確保熔池流動性與焊透性，焊后可進行固溶處理。認為所有不銹鋼加工后都應進行高溫退火以消應力。奧氏體不銹鋼的應力主要通過固溶處理來消。若錯誤地采用碳鋼常用的600-800℃中溫退火，恰恰會使材料在該敏化溫度區(qū)長時間停留，導致鉻碳化物沿晶界析出，引發(fā)嚴重的晶間腐蝕傾向，材料反而變脆。明確材料類型。奧氏體鋼應避免敏化溫度區(qū)間；馬氏體鋼則需進行相變回火。薄壁管一律冷彎，厚壁管須熱彎。決策關鍵在于彎曲半徑與壁厚的比值以及對耐腐蝕性的要求。冷彎適用于R/t較大、管壁較薄的場合。但會產生顯著的加工硬化，導致彎管區(qū)域硬度、強度升高，塑性下降，可能誘發(fā)應力腐蝕開裂。熱彎可避免硬化，適用于R/t較小或厚壁管。但若溫度控制不當，或加熱過程中表面氧化嚴重而未處理，會同時損害耐蝕性與表面質量。根據設計規(guī)范計算。冷彎后，對要求高的場合需進行固溶或消應力熱處理；熱彎時須控溫，并做好后續(xù)的酸洗鈍化。酸洗鈍化是常溫化學處理，與溫度無關。酸洗液的溫度直接影響反應速度與效果。溫度過低，鈍化膜生成不完整，耐蝕性差；溫度過高，反應劇烈，易導致過腐蝕，表面粗糙甚至尺寸超差。嚴格遵循酸洗鈍化液的操作規(guī)程，通常將溫度控制在50-60℃的適宜范圍，并保證足夠的作用時間。
不銹鋼半圓管加工的本質，是對其金相組織與性能的調控。溫度是核心的調控手段。避開溫度陷阱，才能讓不銹鋼半圓管在實現復雜造型的同時，守護其賴以立足的強度與耐蝕靈魂。

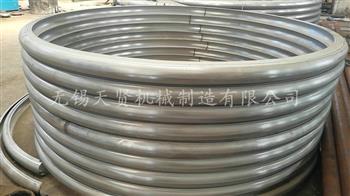

加熱盤管通常由耐溫、耐腐蝕、阻燃等性能良好的材料制成，如不銹鋼、塑膠等,這些材料可以在高溫、高壓等環(huán)境下長期穩(wěn)定工作，不易損壞。加熱盤管的結構設計也對其性至關重要。合理的結構設計可以確保加熱盤管在運行過程中不會發(fā)生彎曲、變形、斷裂等現象，同時也能防止水垢等雜質的形成。加熱盤管通常配有溫度控制系統，可以根據實際需求調整加熱溫度，避免溫度過高導致設備損壞或事故。加熱盤管的安裝須符合規(guī)范，特別是與電線、開關等電氣部件的連接須可靠，防止發(fā)生漏電、短路等問題。定期對加熱盤管進行檢查和維護，可以及時發(fā)現并解決潛在的隱患,保證其長期穩(wěn)定運行。
綜上所述,加熱盤管之所以足夠,是因為其在材料選擇、結構設計、溫度控制、安裝規(guī)范以及維護保養(yǎng)等方面都得到了充分的考慮和規(guī)范的操作。
